Manuel

Sommaire

1.0

1.Enregistrement duCOYOTE mini

•Enregistrer mon produit

•Choisir une offred’abonnement

2.Description du produit etinstallation

•Description du COYOTE mini

•Contenu du coffret

•Installation dans le véhicule

•Allumage / Arrêt

3.Le Service COYOTE

•L’essentiel sur le ServiceCOYOTE

•Être un bon éclaireur

4.Description de l’interface

•Services et alertes COYOTE

•Reconnaissance vocale

5.Paramètres &informations COYOTE

6.Précautions d’emploi,garantie

7.Contrat de Licenced’Utilisateur Final

ENREGISTREMENT DU

Enregistrer mon produit

DESCRIPTION DU PRODUITET INSTALLATION

Description du COYOTE mini

Microphone

Boutonmarche/arrêt

Prise dechargebatterie

Haut-Parleur

Plots demaintient

Contenu du coffret

COYOTE NAV

SUPPORT DEFIXATION

FILM D’ ÉCRANANTI-REFLET

ATTENTION À INSÉRER LECÂBLE DANS LE BON SENS: LELOGO PRÉSENT SUR LE CÂBLENE DOIT PAS ETRE VISIBLE ÀL’INSERTION.

* ATTENTION: Utilisez exclusivement le câble et le chargeur fournis avecvotre produit.

COYOTEmini

SUPPORTDEFIXATION

CHARGEUR ALLUMECIGARE*

ATTENTION À INSÉRER

LE CÂBLE DANS LE BON

SENS : LE LOGO PRÉSENT

SUR LE CÂBLE DOIT ÊTRE

VISIBLE À L’INSERTION.

CÂBLE DE CHARGE

BATTERIE USB*

Installation dans le véhicule

VOUS N’AVEZ PLUS QU’ARETIRER LE FILM DE PROTECTION

DE L’AUTOCOLLANT DU SUPPORT

AFIN DE POUVOIR LE COLLER.

PLACEZ VOTRE

COYOTE mini SUR SON

SUPPORT AIMANTÉ ET IDENTIFIEZL’EMPLACEMENT IDÉAL DANSVOTRE VÉHICULE.

NE DOIT PAS GÊNER

VOTRE CONDUITE

Allumage / Arrêt

ALLUMAGE / ARRÊT DU COYOTE mini

Votre COYOTE mini s’allume automatiquementlorsqu’il est alimenté par sa prise USB.

Votre COYOTE mini s’éteint automatiquement après5 minutes d’immobilité.

BATTERIE

Veuillez charger votre COYOTE mini complètementavant la première utilisation.

La pleine autonomie de la batterie est obtenueaprès plusieurs cycles de charge.

BOUTONMARCHE/ARRÊT

LE SERVICE

COYOTE

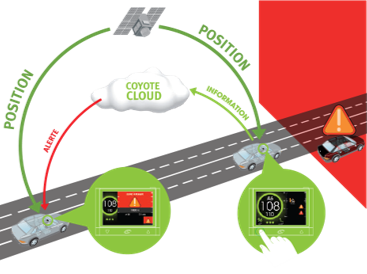

L’essentiel sur le Service COYOTE

La Communauté s’entraide

Chaque coyote peut signaler en tempsréel, à l’ensemble des autres membresde la Communauté, la présenced’aléas de la route d’un simple appuisur un des trois boutons de déclaration.

L’avertisseur COYOTE mini vous aide àrespecter les limitations de vitesse etvous avertit en temps réel de laprésence des zones à risquestemporaires, zones de dangerspermanents et perturbations routières,pour une conduite plus sereine.

ZONE ÀRISQUE

Être un bon éclaireur

COYOTE a pour objectif de contribuer àla sécurité et à la prévention routière enincitant ses utilisateurs à respecter lalégislation en vigueur.

La qualité et la fiabilité des informationsenvoyées à la Communauté dépendentde chaque éclaireur.

Souhaitez-vous devenir un bon éclaireur?

Pour cela, il vous suffit donc de signaleret de confirmer tous les risques présentssur votre parcours.

Les étoiles affichées à l’écran de votreCOYOTE indiquent l’indice de confiancemoyen des éclaireurs qui vous précèdent,susceptibles de signaler une Zone à risqueou une perturbation.

Cet indice de confiance s’inscrit dans laphilosophie de la Communauté COYOTE.

L’indice de chaque éclaireur est évolutif:

Il est basé sur la fréquence et la fiabilitéde sa participation.

Plus l’éclaireur participe, plus son indicede confiance augmente!

A contrario, une implication faible ou nulledans la Communauté fera baisser l’indice.

Qualité et fiabilité du service

DESCRIPTION DE

L’INTERFACE

Service COYOTE

Le mode prévision vous permet d’afficher les événements à venir dansles 30 prochains kilomètres sur votre route afin de rouler plus sereinement.

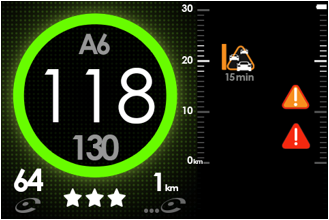

Écran roulant sur route principale

Anneau de vitesse

-Nom de la route

-Votre vitesse

-Limitation de vitesse

Informations éclaireurs(Nombre d’éclaireurs devant vous, Indice de confiance des éclaireurs proches etdistance de l’éclaireur le plus proche

Evénements surma route (30prochains km)

Barre de traficreprésentant lalongueurdu bouchon

Informations éclaireurs

(Nombre d’éclaireurs autour de vous, Indice de confiance des éclaireurs procheset Distance maximum à laquelle se trouvent les éclaireurs proches de vous)

Service COYOTE

Lorsque vous vous trouvez sur une route secondaire, COYOTE vousindique le nombre d’éclaireurs devant vous, toutes routes confondues.

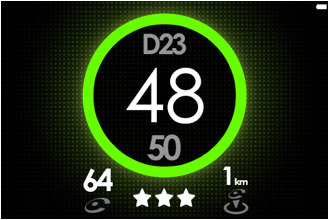

Écran roulant sur route secondaire

Anneau de vitesse

-Nom de la route

-Votre vitesse

-Limitation devitesse

ZONE À RISQUE

Alertes COYOTE

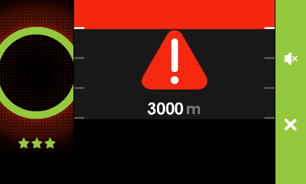

Lors de l’entrée dans une alerte,un panneau s’ouvre contenanttoutes les informations sur l’alerte

Nombre de confirmations decette alerte et temps écoulédepuis la dernièreconfirmation.

Astuce: Pour couper temporairement le son des alertes en cours, appuyer unefois sur le bouton Power.

Le fond indique la progressionau sein de l’alerte

Panneau d’alerte

Alertes COYOTE

Alerte en version réduite

Dans le cas où plusieurs alertes sontprésentes en parallèle, vous avez lapossibilité de changer l’alerte depremier plan.

Pour cela, appuyer longuement sur lebouton de droite.

Cette méthode permet aussi deréduire et de ré-ouvrir le panneaud’alerte.

Dans ce cas la progression dansl’alerte reste visible en bas de l’écran.

Astuce: En survitesse, l’anneau de vitesse se colore de rouge pour unemeilleure lisibilité.

Alertes COYOTE

Le niveau d’importance des événements présents sur la route vousest signalé par la couleur du fond de l’écran:

Les types d’alertes

Rouge :

Je lève le pied

Orange :

J’anticipe

Vert :

Je roule en sécurité

Lorsque votre fond d’écran est rouge, un risqueavéré est signalé sur votre route. Ralentissez !

ZONE À RISQUE

Evénement temporairesignalé par laCommunauté.

A chacun d’estimer lesrisques qui lui semblentimportants.

ZONE DE DANGER

Zone d’accidents connuecomprenant ou non unradar fixe (dont radars defeux rouges). Zoneappelée « radar-tronçon »par les services de l’État.

RÉTRÉCISSEMENT

VÉHICULEARRÊTÉ

RALENTISSEMENT

ACCIDENT

OBSTACLE SURLA VOIE

CONDITIONS

DANGEREUSES

VEHICULE ÀCONTRE SENS

Alertes COYOTE

ZONE À RISQUE FREQUENT

Endroit où une Zone à risquetemporaire a étéfréquemment signalée.

PERTURBATION

Zone de perturbation routièretelle que présentées ci contre.

Les types d’alertes

Lorsque votre fond d’écran est orange, un risque potentiel est signalésur votre route. Adaptez votre conduite.

Alertes COYOTE

AUTOROUTE

4000m

ROUTE

2000m

VILLE

500m

Taille des zones d’alertes

La longueur des alertes dépend du type de route sur lequel vous voustrouvez.

V. Reco 89 V.moy 92

Alertes COYOTE

Alertes spécifiques

Vitesse recommandée jusqu’àla fin de l’alerte

Note: Cette vitesse n’est affichée que sila vitesse moyenne est supérieure à lalimitation de vitesse

Vitesse moyennependant l’alerte

Zone de danger à vitesse moyenne

Zone à risque en mouvement

Pendant toute la durée de cette alerte,le fond de la route passe en rouge

ZONE DE DANGER

118

120

TBU

Alertes COYOTE

Messages de sécurité

Des messages de sécurité sont affichés au démarrage du produit etdurant le trajet pour une conduite plus sûre.

CONTRÔLE

TECHNIQUE À JOUR ?

ATTACHEZ

VOTRE CEINTURE

2 HEURES

= UNE PAUSE

RESPECTEZ

LES DISTANCES !

TRAJETS QUOTIDIENS

= VIGILANCE RENFORCÉE

FAITES VÉRIFIER

VOS PNEUS

ALCOOL AU VOLANT

= DANGER

Pour prévenir des risques de Somnolence auvolant, COYOTE identifie les conditions quipourraient conduire à un assoupissement.

Lorsqu’un risque est identifié, COYOTE vous aideà évaluer si vous devez faire une pause, en vousindiquant certains des symptômes propres à lasomnolence puis en vous demandant si vousvous sentez somnolent.

Si oui, COYOTE vous propose de vous arrêter.

Alertes COYOTE

La prévention somnolence

COYOTE répond toujours présent pour votre sécurité et vous alertequand cela est nécessaire.

$C:\Users\Thomas\Desktop\PNG\Picto Drowsiness alert.png$

Alertes COYOTE

Déclaration d’une nouvelle Zone à risque ou Perturbation

Déclarationd’une Zone àrisque ou d’unePerturbation dansle sens opposé

Déclaration d’une Perturbation dans votre sens

Déclarationd’une Zone àrisque dans votresens

Alertes COYOTE

Lors de la déclaration d’une zone à risque, vous avez la possibilité d’en choisirle type.

Déclaration d’une nouvelle Zone à risque

Annulation dela déclaration

Astuce: Vous pouvezajouter un délai dedéclarationautomatique depuisle menu Réglages devotre COYOTE mini.

Zone à risque

en mouvement

Zone à risque

Passage àl’alerte

Valider la déclaration

Note: Vous pouvezutilisez les boutonsphysiques ou bien lecontrôle vocal poursélectionner l’alerteà déclarer.

Alertes COYOTE

De même que pour les déclarations de zones, lors de la déclarationd’une perturbation routière, vous avez la possibilité d’en préciser le type

Annulation dela déclaration

Astuce: Vouspouvez ajouter undélai de déclarationautomatique depuisle menu Réglagesde votre COYOTEmini.

Ralentissement

Rétrécissement

Véhicule arrêté

Passage àl’alerte suivante

Valider la déclaration

Note: Vous pouvezutilisez les boutonsphysiques ou bienle contrôle vocalpour sélectionnerl’alerte à déclarer.

Accident

Objet sur l

Conditi

dangere

Déclaration d’une nouvelle Perturbation

OUI

NON

Alertes COYOTE

Confirmer une Zone à risque ou une Perturbation

Appuyez ici sil’évènement

n’est plus présent

Appuyez ici si vous n’êtes pas sûr

A la fin d’une alerte, vous êtes invité à confirmer si l’événement esttoujours présent ou non.

Appuyez ici sil’évènement esttoujours présent

ZONE À RISQUE

TOUJOURS PRÉSENTE ?

Note: Vous pouvezutilisez les boutonsphysiques ou bienle contrôle vocalpour sélectionnerl’alerte à déclarer.

Alertes COYOTE

Corriger une limitation de vitesse

Grâce à lareconnaissance vocaleavancée, dites :« Activer Coyote »

Puis :

« Vitesse »

Si vous remarquez une limitation de vitesse erronée, il vous est possiblede la corriger.

Sélectionnez la bonnelimitation en utilisant lesboutons physiques ou lecontrôle vocal

La nouvelle limitationcorrigée s’affiche enorange jusqu’à savalidation définitive parCOYOTE

MODIFICATION

LIMITE ?

Contrôle vocal

Ne lâchez plus les mains du volant

Dès que le logo ci-contre apparait en haut de l’écran, vous avez lapossibilité d’utiliser le contrôle vocal pour effectuer l’action voulue.

Confirmer une alerte

Validez ou Invalidez en prononçant : « OUI » ou « NON »

Si vous n’êtes pas sûr, prononcez « Je ne sais pas »(pas d’impacts négatifs sur votre indice de confiance).

Sélectionner un type d’alerte

Prononcez directement le type de l’alerte que voulezdéclarer.

Contrôle vocal avancé

Ne lâchez plus les mains du volant

Le contrôle vocal avancé permet via le mot clé « ACTIVER COYOTE »d’activer le contrôle vocal étendu.Une fois celui-ci actif (logo ci-contre présent à l’écran), vous pouvezordonner les actions ci-dessous.

Déclarez une alerte en prononçant le nom de l’alerte comme « Zone àrisque » ou « Accident »

Déclarez une limitation de vitesse en prononçant le mot clef « vitesse »pour lancer l’interface de changement de limitation, puis énoncezla nouvelle limite

Réglez le son en prononçant « Coupe le son » ou bien « Active le son »Vous pouvez aussi « Augmenter le son » et « baisser le son » via lecontrôle vocal avancé.

PARAMÈTRES ETINFORMATIONS COYOTE

Comment accéder au Menu

Le menu vous permet d’accéderaux informations concernantvotre abonnement, votre produitainsi qu’à la totalité des réglagesde celui-ci.

A l’arrêt : un appui simple surle bouton de gauche vouspermet d’accéder au menu

En marche : votre copilotepourra faire un appui longsur le bouton de gauche

Volume

Luminosité automatique : adapte la luminosité en fonctionde l’heure courante

Réglage luminosité : Réglage de l’intensité lumineuse (0% = Meilleureautonomie, 100% = Meilleure luminosité)

Bip touches : Un bip est émis à chaque pression sur un bouton

Reconnaissance vocale : activation ou non des commandes vocales

Activation par mot clé : activation ou non du contrôle vocal étendu(mot clé: « Activer Coyote »)

Extinction automatique : paramètre le temps avant l’extinction si le véhicules’arrête. En position “sur alimentation”, COYOTE mini s’active ou s’éteint avec laprise allume cigare

Langue : modifie la langue de l’interface.

Permet de modifier/couper/remettre le son

Réglages

Limitation de vitesse :Bip de survitesse : avertissement sonore en cas de dépassement de vitessehors zones d’alertes

Bip changement de vitesse : bip signalant un changement de limitation

Effacer modifications utilisateur : supprimer vos modifications de limitation

Remise à zéro : restaure l’ensemble de vos paramètres

Délai de déclaration : permet de rajouter un délai lors des

déclarations. A l’issu de ce délai, la déclaration est

automatiquement envoyée à la Communauté.

Bluetooth :

•Activer (Active ou non le Bluetooth)

•Recherche appareil (Lancer une recherche)

•Remise à zéro (Reset du Bluetooth)

•Priorité de profil (choix entre Headset et A2DP lorsque disponibles).

Le menu « Mes infos » contient les informations vousconcernant ainsi que votre produit.

Fin d’abonnement : date à laquelle votreabonnement se termine

Niveau de confiance : votre niveau deconfiance éclaireur

ID Coyote : identifiant unique de votre produit

Numéro de série : numéro de série du produit

Statut réseau : OK lorsque la connexion auserveur est effectuée

Statut GPS : OK lorsque la position GPS est déterminée

Infos techniques : menu contenant les informations techniques du produit

Mes Infos

Note: Ces 2 items vous sontdemandé en cas de contactau service client ainsi que surle site web pour enregistrervotre boitier

Type signalisation : affichage et signaux sonores dans les

alertes

Bip de survitesse : seuil d’activation de l’alerte sonore de survitesse dans lesalertes

Bip de rappel : 4 bips de rappel à intervalles réguliers dans les alertes

Distances : distance de déclenchement des alertes en fonction du type deroute et du pays

Confiance éclaireur (zones fréquentes) : niveau de confiance éclaireur(étoiles) à partir duquel les zones fréquentes ne sont plus signalées

Alertes

Permet d’accéder au manuel utilisateur, au tutoriel ainsiqu’au mode de démonstration.

Aide

Comptabiliser sens opposé : prise en compte deséclaireurs également présents dans le sens opposé

Alerte somnolence : activation ou non des alertessomnolence

Éclaireurs

Sécurité routière

Précautions d’emploi/garantie

Emplacement dans le véhicule:

Vous devrez placer le boîtier impérativementderrière votre rétroviseur intérieur si votrevéhicule dispose d’un pare-brise athermique(pas de réception GPS hors de cette zone).

Vous devez placer votre COYOTE mini à unendroit qui ne gêne pas votre conduite.

Le COYOTE mini n’est pas conçu pour uneutilisation à l’extérieur.

Il doit être utilisé à l’intérieur du véhiculeuniquement.

Transmission GSM :

Le COYOTE min intègre un système detransmission radio GSM 3G. Il convient derespecter les mêmes recommandationsd’utilisation que pour un téléphone mobile.

Sécurité routière :

Afin de garder toute votre attention sur laconduite de votre véhicule, évitez demanipuler le COYOTE mini quand vousconduisez.

Le COYOTE mini est Assistant d’Aide à laConduite qui n’incite pas au non-respect duCode de la Route.

Aussi fiables soient-elles, les limitations devitesse indiquées par votre COYOTE mini nesauraient remplacer celles dûment signaléespar les panneaux indicateurs qui, seuls, fontfoi.

COYOTE System ne peut donc être tenuresponsable de toute infraction fondée sur lenon-respect des panneaux de signalisation.

Précautions d’emploi/garantie

Température excessive :

Evitez de laisser votre COYOTE mini dans unvéhicule à l’arrêt en plein soleil. Une utilisationpar une température supérieure à 50°C réduitconsidérablement la durée de vie de l’écranet de la batterie.

Batterie :

Votre COYOTE mini disposant d’une batterierechargeable, il est strictement interdit del’approcher d’une flamme, sous peined’explosion.

Garantie :

Le COYOTE mini est garanti contre toutdéfaut de pièces (hors batterie) ou defabrication pendant 24 mois à partir de ladate d’achat si l’achat a été effectuédirectement auprès de COYOTE System.

L’ouverture du boîtier par un technicien nonhabilité par COYOTE System annule lagarantie.

Le COYOTE mini est conforme aux exigencesessentielles et aux autres conditionsapplicables de la Directive 1999/5/CE.

Le certificat de conformité du produit estdisponible sur le site web COYOTE :

www.coyotesystems.eu

Contrat de Licence d’Utilisateur Final
